Няколко фактора, които трябва да се знаят, за да повлияят на умората на болта!

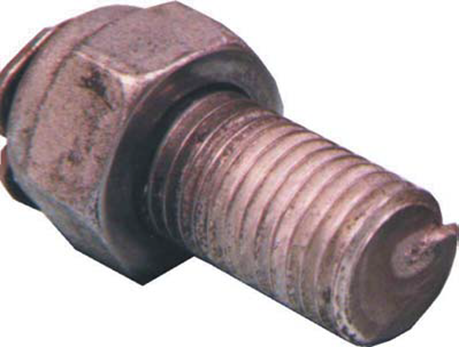

Пукнатините могат да започнат от някои съществуващи дефекти, като включвания в метала, или в точки на голямо напрежение, като прорези, и да растат бавно с всяко натоварване.

Може да са необходими милиони повтарящи се натоварвания (наречени цикли на напрежение), за да се открият действително пукнатини.

С увеличаването на дължината на пукнатината оставащият материал понася все по-голямо напрежение, тъй като площта за поддържане на натоварването е все по-малка. Когато пукнатината действително достигне критичната дължина, тя винаги ще премине през материала, което води до пълно разрушаване.

Терминът "отказ от умора" често се използва за описване на повреда на част, дължаща се на продължително натоварване. Повредата от умора е еквивалентна на дължината на пукнатината.

В някои критични приложения се изисква използването на багрилни пенетранти или дори редовна проверка на пукнатините на болтовете с рентгенови лъчи, за да се гарантира, че няма откриваеми пукнатини. (Пукнатини могат да съществуват в микроскопични мащаби, т.е. под прага на откриване на измервателната техника.)

Болтът е типична част с множество прорези и неговите характеристики на умора очевидно ще бъдат повлияни от много фактори като структура на болта, размер, материал и производствен процес. В сравнение с назъбени парчета от същия материал, тяхната якост на умора обикновено е значително по-ниска.

В допълнение към резбата, другите слаби части, които влияят върху характеристиките на умора на болта, са преходът между резбата и пръта и преходното уплътнение между главата на болта и пръта. Поради внезапната промяна на сечението, в тези части има и висока концентрация на напрежение. Тук изброяваме 10 фактора, които влияят върху свойствата на умората на болтовете. Моля, погледнете фигурата по-долу, за да намерите съответните места на болтовете.

01. Качество на повърхността на резбата

Грапавостта на повърхността на резбата има голямо влияние върху живота на болта при умора. Например, когато грапавостта на 40CrNiMo стоманени болта с резби M6-1.0 намалее от 0.08~0 .16 до 0.63~1.35, якостта на умора намалява с 33 процента; Когато грапавостта на повърхността на болтове с резба M12-1.5 намалява от 0.08~0,16 до 0,16~0,32, якостта на умора намалява с 21 процента.

02. Въздействие на процеса на навиване на резба

Валцованата нишка ще произведе слой за укрепване на деформацията и високо остатъчно напрежение на натиск, което играе голяма роля за предотвратяване на започването и ранния растеж на пукнатини от умора; В същото време, това също ще намали грапавостта на повърхността на зъбната долина, което е благоприятно за подобряване на якостта на умора на болта. Въпреки това, ако нишката се навива и след това се обработва термично, горните благоприятни фактори ще изчезнат. Следователно, за да се подобри устойчивостта на умора на болтовете, резбите трябва да се навиват след топлинна обработка. В момента обаче има друг проблем, а именно твърдостта на болтовете, особено на болтовете с висока якост, обикновено е висока след топлинна обработка, което намалява експлоатационния живот на матрицата за валцоване на тел. Освен това, ако качеството на валцованата тел не е достатъчно добро, се появят микропукнатини или подобно явление на контактна умора на пилинг на повърхността или корена на резбата, ефектът от подобряване на показателите на умора на болта не е очевиден и дори умората производителността ще бъде намалена.

03. Разстояние между края на гайката и резбата

Тестът показва, че колкото по-близо е краят на гайката до началната позиция на резбата, толкова по-рано болтът ще се повреди. Това е така, защото позицията, в която болтът започва да се резби, обикновено е най-грубото място за търкаляне и има по-голяма концентрация на напрежение. Първата резба на двойката болтове има най-концентрирано напрежение и ако първата нишка е близо до началната позиция, якостта на умора ще намалее. Следователно, разстояние от повече от 2 резби между първата резба на двойката болтове и мястото, където започва резбата, ще премахне тази скрита опасност.

Влиянието на формата на нишката на резбата и размера на радиуса.

04. Форма и размер на резбата

Когато болтът е напрегнат, концентрацията на напрежение ще възникне във вдлъбнатината на резбата и нейната стойност зависи до голяма степен от формата на вдлъбнатината. Променете формата на зъбната вдлъбнатина. Например, колкото по-гладка е вдлъбнатината на резбата, толкова по-малка е концентрацията на напрежение и толкова по-висока е якостта на умора. Като цяло якостта на умора на нишката на долината с плоско дъно е най-ниска. Ако се използва кръгла зъбна вдлъбнатина вместо зъбна вдлъбнатина с плоско дъно, якостта на умора на болтовете може да се подобри. Размерът на болта също влияе върху характеристиките на умора. Колкото по-голям е диаметърът, толкова по-ниска е якостта на умора; Това се отнася и за резбите на болтовете.

05. Пукнатини в долната част на главата на винта

Пукнатините от умора обикновено започват в долната част на резбата, но също и в долната част на главата. Пукнатината, която започва да пониква в долната част на главата на винта, обикновено се причинява от неправилен дизайн на диаметъра на преходната дъга на главата на винта (концентрация на напрежение, причинена от неправилен диаметър на преходната дъга), или болтът е монтиран върху наклонен държач . Малък ъгъл между главата на болта и държача (известен също като крайната повърхност на гайката), като например 2 градуса, ще има непредвидимо отрицателно въздействие върху якостта на умора. Това явление често се е случвало в миналото, когато обектът, който трябва да бъде поддържан, е заваръчен елемент (заваръчният елемент обикновено ще има облекчаване на напрежението след заваряване и формата на структурата ще се промени).

06. Разпределение на напрежението

Разпределението на напрежението върху гайката е неравномерно и голямо количество товар всъщност се носи от първите няколко катарами. Следователно голям брой умора на двойката болтове възниква в първите две резби на гайката. Следователно можем да видим, че подобрението, което прави напрежението равномерно разпределено в болтовете, ще увеличи якостта на умора.

07. Металургични дефекти на стоманата

Някои болтове няма да бъдат срязани след студено изтегляне или студено изтегляне, така че повърхностните дефекти на суровините винаги ще останат на повърхността на готовите части.

Сериозният обезвъглеродяващ слой върху повърхността на болта е слаба област. По време на процеса на валцуване след студено зареждане, поради голямата деформация на стоманената повърхност, по-голямата част от обезвъглеродяващия слой ще бъде притиснат в горната част на резбата. Якостта и твърдостта на този обезвъглероден слой са много ниски, така че е много лесно да се износва и да се спъва (нишката се срязва) при повреда и е много лесно да се превърне в източник на пукнатини от умора, причинявайки ранна повреда от умора.

08. Подобрете разпределението на напрежението на винтовата резба на двойката болтове

За подобряване на разпределението на напрежението между винтовите резби на двойките болтове, животът на умора се увеличава; Разследването показва, че може да се реализира и чрез промяна на формата на гайката. В крайната страна, където гайката контактува с държача, е направен жлеб, който може да увеличи живота на умора с 25 процента. Това подобрение е особено подходящо за болтове с големи размери. Разбира се, има и други начини да направите по-равномерно разпределението на напрежението на комбинацията болт гайка. Например, сменете материала на гайката с друг материал, за да направите нейния модул на еластичност различен от този на болта; Друг пример: правене на различни стъпки на резбите на болтове и гайки; Като алтернатива използвайте заострени нишки.

09. Затегнете болта до проектираната сила на предварително затягане

В много случаи най-ефективният начин за подобряване на издръжливостта на двойката болтове е затягането на болта до проектното предварително натоварване. Обикновено болт, който е затегнат на място, носи само 5 процента (или по-малко) от динамичното натоварване. Следователно болтът, закрепен на място, има силна устойчивост на натоварване от умора. Това е така, защото променливото натоварване върху болта е много малко, така че променливото напрежение, генерирано в болта, също е много малко, обикновено далеч под границата, която болтът може да издържи. Когато настъпи повреда поради умора, девет от десет причини са, че предварителното натоварване на болта не достига проектната стойност, което излага болта на напрежението от огъващия момент, което води до ранна повреда.
