Колко дълго поцинкованите винтове се съпротивляват на ръждата?
Jun 03, 2025

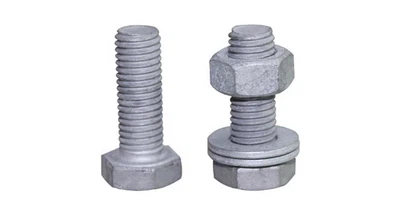

Устойчивият на ръжда живот наГлавни винтове с горещо намаляване depends on whether their quality meets national standard (GB) processes. All data in this article are based on GB/T 13912-2020 Metallic Coatings - Hot-Dip Galvanized Coatings on Fabricated Iron and Steel Products. Non-GB compliant products will rust significantly faster.
1. Дебелина на цинковото покритие и изискванията за GB
Корозионната устойчивост на галванизиране на горещо намаляване директно зависи от дебелината на покритието . стандартът GB определя минимални дебелини въз основа на дебелината на стоманата:
По -малко или равна на 3 мм стомана: Средно покритие, по -голямо или равно на 45 μm, локален минимум по -голям или равен на 35 μm;
3-6 mm стомана: Средно покритие, по -голямо или равно на 55 μm, локален минимум по -голям или равен на 45 μm;
＞ 6 мм стомана: Средно покритие по -голямо или равно на 70 μm, локален минимум по -голям или равен на 55 μm .
Случай: Ако производителят нанесе само 30 μm покритие до 6 мм стомана (по-малко от половината от GB минимум от 70 μm), неговият антикорозионен живот ще бъде намален до по-малко от 1/5 стандартни продукти .
2. Механизъм за защита на корозия на галванизиране на горещо потапяне
Горещо потапяне образува композитна структура наЦинково-железен лей слой (70% -80% от общата дебелина) + чист цинков слойЗа защита от корозия:
Легиран слой: При високи температури желязото реагира с цинк, за да образува плътна Zn-FE сплав, свързан към субстрата при по-голям или равен на 300MPa, предотвратявайки корозивно проникване на средата;
Чист цинков слой: Чрезжертвена защита на анодМеханизъм (цинков потенциал -0.76 V, железен потенциал -0.037 V, разлика в потенциала 0 . 723V), цинк корозира за предпочитане, за да защити желязния субстрат.
3. Продължителност на устойчивостта на корозия в различни среди
Гордовизирани винтове с горещо намаление корозира в порядъка на „Консумация на цинков слой → Експозиция на слоя на сплав → Корозия на субстрата“, с продължителност на живота, пряко свързан с интензивността на корозия на околната среда:
| Тип среда | Корозионни характеристики | Стандартно покритие (по -голямо или равно на 55 μm) живот | Удебелено покритие (150 мкм) живот |
|---|---|---|---|
| Суха среда на закрито | Без солена мъгла, ниска влажност (RH ＜ 60%) | >50 години | 80-100 години |
| Атмосферна среда на открито | Съдържа so₂, прах, годишно отлагане на сол 10-50 mg/m² | 15-25 години | 30-40 години |
| Крайбрежна среда с висока солета | Annual salt deposition >500 mg/m², силна ерозия на Cl⁻ | 8-12 години | 15-20 години |
| Сладководна среда | Статично водно тяло, ниска концентрация на Cl⁻ | 25-30 години | 40-50 години |
| Околна среда на морска вода | Висок Cl⁻ (Cl⁻＞ 19000mg/L), течаща вода | 7-9 години | 10-15 години (с катодна защита) |
Забележка: Underwater environments require differentiation-zinc layer corrosion rate in seawater (8-10μm/year) is far higher than in freshwater (1-2μm/year). Hot-dip galvanizing alone is insufficient for long-term seawater use and must be combined with anti-corrosion coatings or cathodic protection systems.
4. Ключови фактори, влияещи върху живота
Целостта на покритието:
Порьозност, цинкови възли или механични драскотини (e . g ., въздействието на резбата по време на инсталацията) поврежда защитния слой и изисква поправяне с богата на цинк боя (съдържание на цинк, по-голямо или равно на 90%);
Квалифицираните продукти трябва да преминаватТест за титруване на меден сулфат (GB/T 5267.1)За да се осигури непрекъснатост на покритието .
Стандартизация на обработката:
Долни процеси (e . g ., пропускането на мариноване или неправилна температура на цинковата баня) водят до лошо прилепване на покритието и лесно пилинг;
Стандартен процес: Измазване на обезмасляване → Активиране на потока → Главанизиране на горещо потапяне (440-480 степен) → центробежно изсушаване → лечение с пасивация .
5. Общи митове Разяснения
"По -дебелото галванизиране винаги е по -добре": FALSE . Дебелината, надвишаваща 200 μm, увеличава покритието на риска от покритие и напукване (GB/T 13912 препоръчва по -малко или равно на 120 μm);
"1000 часа тестване на солен спрей=10 години живот на открито": Едностранчиви . тестове за солен спрей (GB/T 10125) са ускорени тестове за корозия-действието на живота зависи от всеобхватни фактори като влажност и замърсители;
"Главанизирането на горещо потапяне може да замени неръждаемата стомана": False. In strong acid (pH＜4), strong alkali (pH＞10), or high-temperature (>60 градуса) Среда, поцинкована скорост на корозия, изискваща неръждаема стомана или Dacromet покрития .
Заключение
GB съвместим с горещо потапянепоцинкован винт може да устои на ръжда за повече от 50 години в идеални условия (закрита суха среда, непокътнато покритие), но може да продължи само8-12 годиниin highly corrosive scenarios (e.g., coastal outdoors). For engineering applications, select coating thickness according to ISO 12944 environmental classifications and verify uniformity with a magnetic thickness gauge to avoid premature corrosion from non-GB products or environmental misjudgments.
